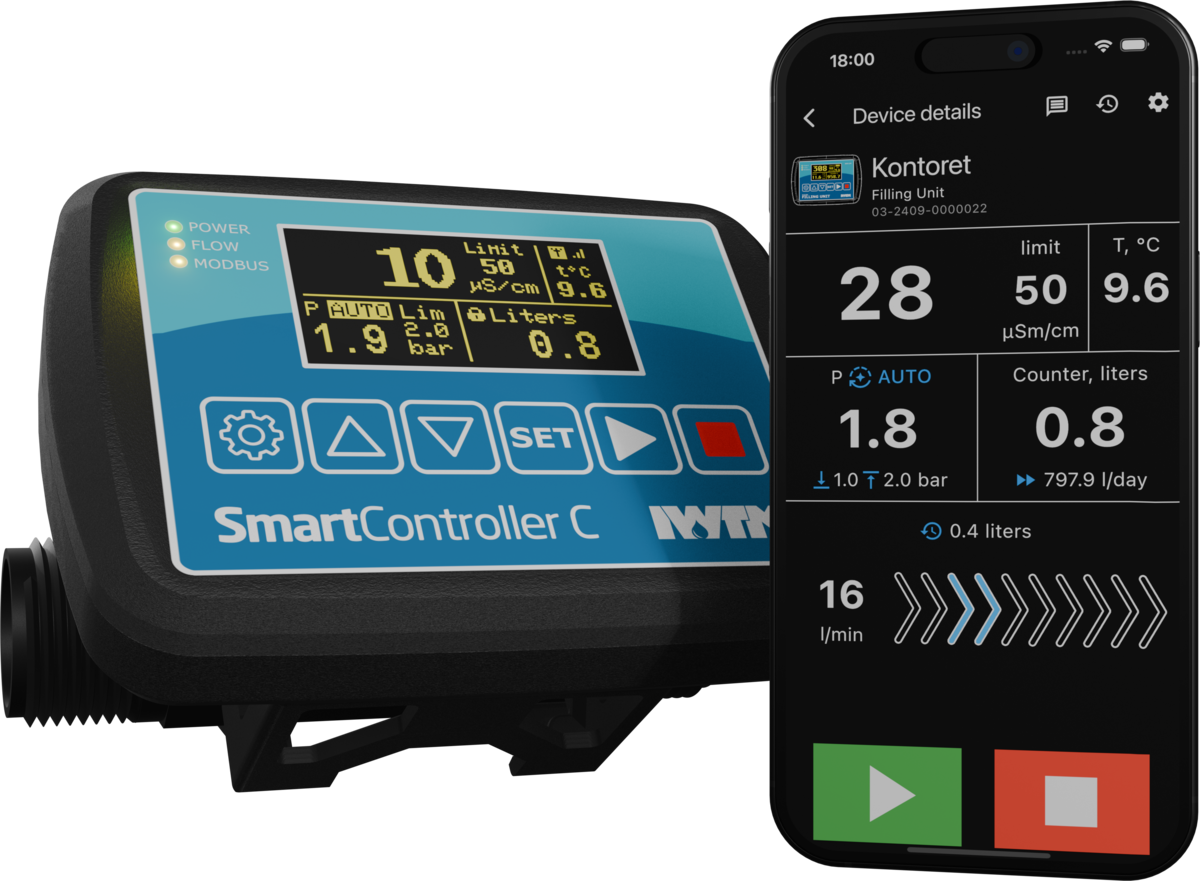

SmartController C är en intelligent övervaknings-, styr- och påfyllningsenhet för slutna värme- och kylsystem. Enheten övervakar kontinuerligt systemtryck, vattenflöde, temperatur och elektrisk konduktivitet för att säkerställa säker och energieffektiv drift.
SmartController C
RSK-Nr: 583 02 31
SmartController C är avsedd för påfyllning av värme- och kylsystem med tappvatten eller avmineraliserat vatten, för att upprätthålla systemtrycket och upptäcka läckage.
När enheten är ansluten till internet via Wi-Fi eller LTE kan den övervakas och styras på distans via en mobilapplikation.
Dessutom kan enheten integreras i ett fastighetsstyrsystem (BMS) via RS485 (Modbus/RTU) och 4–20 mA-utgångar. Enheten är kompatibel med avmineraliserare som Profill® och Purotap®.
FUNKTIONER
ÖVERVAKNING
Smartcontroller mäter och registrerar kontinuerligt driftsparametrar för att säkerställa korrekt systemprestanda. Följande parametrar övervakas:
- Flödeshastighet: 3–100 l/min
- Elektrisk konduktivitet: 3–2000 μS/cm
- Temperatur: 0–80 °C
- Tryck: 0–8 bar
FLERSTEGSSKYDD MOT LÄCKAGE
- Kabel för vattenläckagedetektering (för installation
på rör och/eller golv) - Begränsning av vattenpåfyllningsvolym
- Analys av påfyllningscykel (avvikelsedetektering)
- Övervakning av inloppsventil (flödesbaserad
STYRNING
Baserat på övervakningsdata utför enheten automatiskt styråtgärder för systemskydd och stabil drift:
- Tryckreglering: Håller systemtrycket inom användarens inställda intervall.
- Säkerhetsavstängning för konduktivitet: Stänger vatteninloppet om konduktiviteten överstiger det inställda gränsvärdet.
- Säkerhetsavstängning vid läckage: Stänger av vattenflödet vid en upptäckt läcka i ett rum eller ett system.
Alla drifthändelser loggas i molnet och visas i historiken i mobilapplikationen (kräver en internetanslutning via Wi-Fi eller SIM-kort).
MOLNLAGRING
Om enheten är ansluten till internet lagras alla övervaka-
de värden, styråtgärder och larm automatiskt i vår moln-
tjänst och kan nås när som helst via mobilapplikationen.
ANSLUTNING
SmartController kan anslutas till internet via Wi-Fi eller
LTE. Alla enheter levereras med ett inbyggt SIM-kort som
kan aktiveras på användarens begäran (tillval mot betal-
ning).
- Det inbyggda SIM-kortet fungerar i alla europeiska länder och kan som tillval konfigureras för global användning (fullständig lista över länder som stöds finns i Bilaga A).
- Alternativt kan användaren installera ett eget lokalt SIM-kort.
UTGÅNGAR
- 4–20 mA-utgångar för konduktivitet och flöde.
- RS485 (Modbus/RTU), galvaniskt isolerad, för BMS-integration.
- RS485 (Modbus/RTU), galvaniskt isolerad, för externa sensorer.
- Extern reläutgång för larm, max 250 V/5 A.
- Utgång för flödesventil, 24 V DC, 1 A.
- Optokopplarutgång för styrning av externa enheter t.ex. en tryckpump.
